Co to jest strefa dymowa? Definicja, przepisy, wymiary

Projektowanie współczesnych budynków wymaga ścisłego przestrzegania zasad bezpieczeństwa pożarowego, w których ochrona przed dymem odgrywa rolę nadrzędną. Statystyki pożarowe jednoznacznie wskazują, że to właśnie toksyczne produkty spalania, a nie sam ogień, stanowią najczęstszą przyczynę ofiar śmiertelnych. Rozwój techniczny systemów zabezpieczeń pozwala dziś na precyzyjne sterowanie ruchem mas powietrza, co bezpośrednio przekłada się na skuteczność ewakuacji w sytuacjach kryzysowych. Spis treści

1. Co to jest strefa dymowa – definicja i rola w budynku
2. Przepisy i normy regulujące wydzielanie stref dymowych
3. Ważne parametry techniczne i wymiary stref dymowych
4. Rodzaje systemów oddymiania obsługujących strefy dymowe
5. Zasady projektowania stref dymowych
6. Klasyfikacja stref dymowych według typu obiektu
7. Od precyzyjnego projektu do bezpiecznej ewakuacji
8. Najczęściej zadawane pytania o strefy dymowe

Poniższe opracowanie szczegółowo wyjaśnia, co to jest strefa dymowa, oraz omawia normy prawne i parametry techniczne niezbędne do jej prawidłowego wyznaczenia. Przedstawiona analiza systemów oddymiania oraz zasad projektowania stanowi merytoryczne wsparcie dla inżynierów budownictwa, rzeczoznawców PPOŻ oraz zarządców nieruchomości odpowiedzialnych za bezpieczeństwo obiektów. Zapraszamy do dalszej lektury tego poradnika!

Co to jest strefa dymowa – definicja i rola w budynku

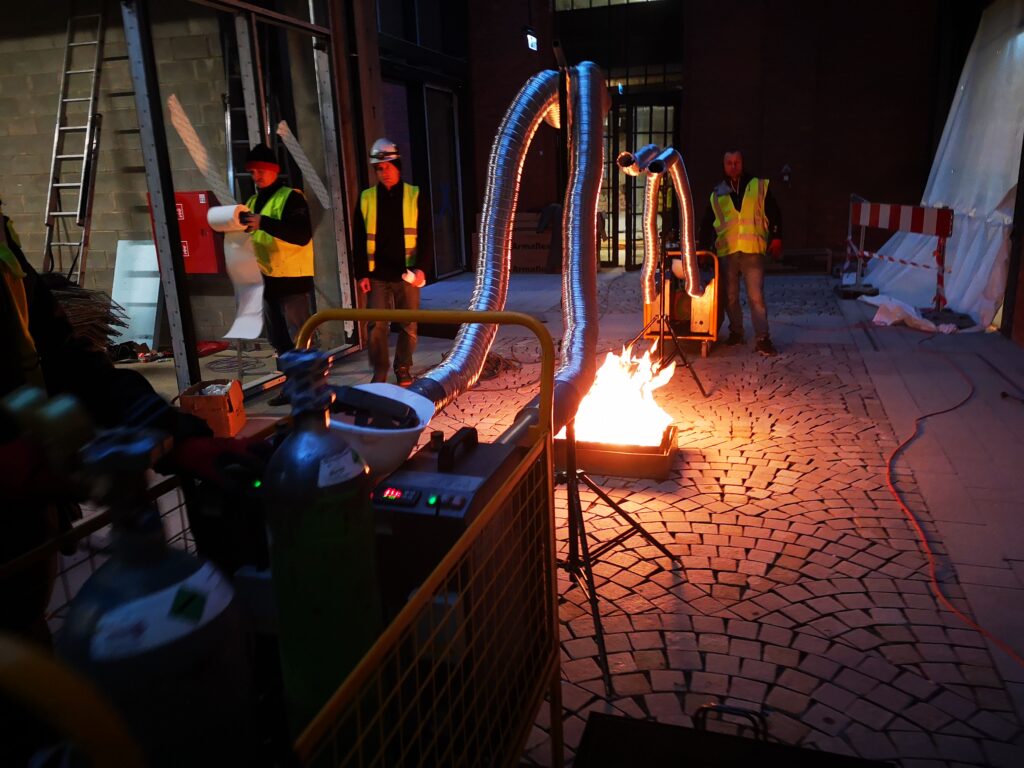

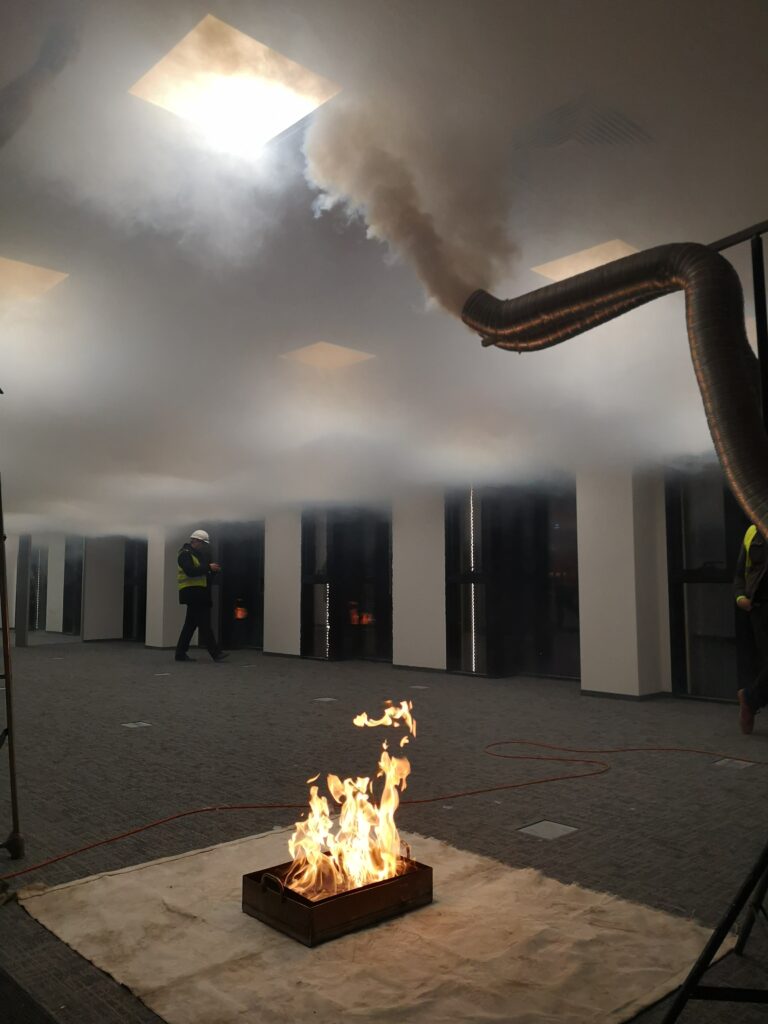

Strefa dymowa to wydzielona część obiektu, zaprojektowana tak, aby dym powstały w trakcie pożaru gromadził się pod stropem, skąd jest następnie usuwany na zewnątrz lub do bezpiecznych dróg odpływu.

Powyższe sformułowanie wymaga doprecyzowania, aby uniknąć mylenia stref dymowych ze strefami pożarowymi czy ewakuacyjnymi. Głównym zadaniem strefy pożarowej jest powstrzymanie ognia za pomocą przegród o konkretnej odporności ogniowej, natomiast strefa dymowa służy wyłącznie do opanowania ruchu gazów pożarowych. Co ważne, granice obu tych obszarów w projekcie budynku mogą być wyznaczone niezależnie od siebie.

Wydzielenie stref dymowych realizuje szereg zadań wpływających na bezpieczeństwo użytkowników. Najważniejszym z nich jest utrzymanie warstwy czystego powietrza na wysokości umożliwiającej ludziom ucieczkę z zagrożonego miejsca. System ten zapobiega także niekontrolowanemu przenikaniu dymu do sąsiednich części budynku, co ułatwia straży pożarnej prowadzenie akcji ratunkowej wewnątrz obiektu.

Strefę dymową można opisać jako rezerwuar gazów pożarowych ograniczony elementami konstrukcyjnymi, takimi jak belki podciągowe, lub technicznymi, np. kurtynami dymowymi. Ta przestrzeń, zlokalizowana bezpośrednio pod stropem, zaczyna pełnić swoją funkcję dopiero w momencie wykrycia zagrożenia. Choć na co dzień granice strefy pozostają niezauważalne dla użytkowników, ich precyzyjne wyznaczenie w projekcie warunkuje wydajność całego systemu wentylacji pożarowej. Odpowiednie zaplanowanie tych obszarów realnie wydłuża czas dostępny na bezpieczne opuszczenie budynku. Sprawna strefa dymowa zatrzymuje toksyczne opary w górnych partiach pomieszczeń, chroniąc drogi oddechowe osób znajdujących się poniżej.

Zasady wyznaczania tych obszarów wynikają z konkretnych przepisów, narzucających projektantom parametry techniczne instalacji.

Przepisy i normy regulujące wydzielanie stref dymowych

Wytyczne dotyczące stref dymowych w Polsce opierają się na krajowych aktach prawnych oraz normach europejskich. Najważniejszym dokumentem jest Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, które precyzuje wymagania PPOŻ i zasady oddymiania. Treść tych przepisów podlega aktualizacjom, co pozwala dostosowywać wymogi projektowe do nowych rozwiązań technicznych oraz wniosków płynących z praktyki inżynierskiej.

Szczegółowe wytyczne techniczne zawierają normy z serii PN-EN 12101, opisujące systemy kontroli rozprzestrzeniania dymu i ciepła. Część pierwsza tej normy (PN-EN 12101-1) definiuje wymagania dla barier dymowych, podczas gdy PN-EN 12101-2 skupia się na parametrach klap dymowych w systemach grawitacyjnych. W procesie obliczeń i wyznaczania stref nadrzędna jest norma PN-EN 12101-5, dostarczająca instrukcji dotyczących projektowania wentylacji pożarowej.

Oprócz norm technicznych, projektowanie musi uwzględniać wytyczne Państwowej Straży Pożarnej. Rzeczoznawcy PPOŻ opiniują projekty budowlane, sprawdzając poprawność wyznaczenia stref zgodnie z ustawą o ochronie przeciwpożarowej. Niezbędna dokumentacja musi zawierać scenariusz pożarowy, precyzyjne obliczenia wydajności, schematy granic stref oraz specyfikacje urządzeń. Dokumenty te są weryfikowane na etapie ubiegania się o pozwolenie na budowę oraz podczas końcowych odbiorów budynku przez straż pożarną. Błędy w wydzieleniu stref obciążają projektanta, wykonawcę oraz inwestora, co może skutkować sankcjami administracyjnymi, a w razie wypadku – odpowiedzialnością karną.

Wspomniane regulacje przekładają się na konkretne wymiary i wskaźniki, od których zależy sprawność usuwania dymu.

Ważne parametry techniczne i wymiary stref dymowych

Wskaźniki techniczne stosowane w projektowaniu wynikają z analizy dynamiki gazów pożarowych i decydują o efektywności odprowadzania produktów spalania. Jednym z najbardziej restrykcyjnych wymogów jest limit powierzchni przypadający na pojedynczą strefę dymową.

W budynkach z oddymianiem grawitacyjnym powierzchnia strefy nie może przekraczać 2000 m². Rozwiązania mechaniczne pozwalają niekiedy na zwiększenie tego obszaru, jednak wymaga to każdorazowo szczegółowego uzasadnienia w obliczeniach inżynierskich. Ważnym wskaźnikiem jest wysokość warstwy wolnej od dymu, mierzona od poziomu podłogi. Przyjmuje się, że bezpieczna ewakuacja jest możliwa, gdy dym unosi się co najmniej 2,5 metra nad użytkownikami. W wysokich obiektach, takich jak hale magazynowe, duża kubatura podstropowa pozwala na przejęcie znacznej objętości gazów przed ich usunięciem, co zwiększa margines bezpieczeństwa.

Fizyka rozprzestrzeniania się dymu narzuca także ograniczenia w wymiarach liniowych – długość boku strefy nie powinna być większa niż 60 metrów. Taki dystans gwarantuje, że produkty spalania dotrą do klap wyciągowych w czasie, który nie zagraża stabilności warstwy podstropowej. Na wydajność instalacji wpływa również temperatura gazów; gorętszy dym unosi się szybciej, co sprzyja oddymianiu grawitacyjnemu, choć grozi przegrzaniem konstrukcji obiektu. Projektant musi wyliczyć parametry przepływu tak, aby ruch mas powietrza odbywał się laminarnie. Uniknięcie turbulencji jest ważne, ponieważ mieszanie się dymu z czystym powietrzem niszczy efekt warstwowania i utrudnia widoczność.

Wszystkie wymienione wskaźniki są ze sobą powiązane, dlatego korekta jednego z nich wymusza zazwyczaj aktualizację całego projektu. Te ogólne zasady są bazą do doboru konkretnego typu systemu oddymiania.

Rodzaje systemów oddymiania obsługujących strefy dymowe

Wydajność strefy dymowej jest w pełni zależna od sprawności podłączonego do niej systemu wyciągowego. Systemy grawitacyjne bazują na zjawisku konwekcji, wykorzystując naturalną tendencję gorących gazów do unoszenia się. W tej konfiguracji dym uwięziony pod stropem uchodzi przez klapy dymowe lub świetliki zamontowane w dachu obiektu. Ruch mas powietrza wymusza tu różnica gęstości między ciepłymi produktami spalania a chłodniejszym otoczeniem zewnętrznym. Rozwiązania te są cenione za brak skomplikowanej mechaniki, co obniża koszty serwisu i zwiększa bezawaryjność instalacji. Najlepiej sprawdzają się one w budynkach jednokondygnacyjnych, takich jak centra logistyczne czy zakłady produkcyjne, gdzie wyziewy można odprowadzić najkrótszą drogą przez dach.

Gdy ukształtowanie budynku uniemożliwia odpływ naturalny, stosuje się systemy mechaniczne oparte na wentylatorach wyciągowych. Urządzenia te posiadają specjalną klasę odporności ogniowej, pozwalającą na pracę w ekstremalnych temperaturach przez 60 lub 120 minut. Wentylacja wymuszona jest jedynym skutecznym sposobem na ochronę obiektów wielokondygnacyjnych, parkingów podziemnych oraz pomieszczeń pozbawionych bezpośredniego kontaktu z dachem. Integralną częścią takich instalacji są klapy odcinające, które w razie pożaru blokują kanały wentylacji bytowej, uniemożliwiając dymowi przenikanie do bezpiecznych stref budynku.

Jak system rozpoznaje moment, w którym należy uruchomić oddymianie w danej strefie?

Aktywacja instalacji następuje po otrzymaniu impulsu z czujek dymu lub temperatury przypisanych do konkretnego obszaru. Centrala sterująca otwiera klapy lub uruchamia wentylatory wyłącznie w strefie objętej pożarem, co pozwala skoncentrować moc wyciągową tam, gdzie jest najbardziej potrzebna. Warunkiem skuteczności całego procesu jest zapewnienie dopływu powietrza kompensacyjnego w dolnych partiach pomieszczeń. Bez napływu świeżych mas powietrza wewnątrz strefy wytworzyłoby się podciśnienie, które uniemożliwiłoby usunięcie gazów pożarowych. Nowoczesne systemy są połączone z siecią BMS, co umożliwia automatyczne wyłączenie klimatyzacji, uruchomienie oświetlenia awaryjnego i przesłanie sygnału alarmowego do straży pożarnej.

Zasady projektowania stref dymowych

Prace projektowe rozpoczynają się od szczegółowej analizy zagrożeń, uwzględniającej funkcję obiektu, liczbę osób w nim przebywających oraz rodzaj składowanego mienia. Wyniki tych badań pozwalają opracować scenariusze pożarowe, które determinują parametry obliczeniowe i wymaganą moc urządzeń wyciągowych.

Wyznaczanie granic stref powinno wykorzystywać naturalną architekturę budynku, taką jak podciągi, ściany czy zmiany poziomu stropu. W miejscach o otwartej przestrzeni stosuje się kurtyny dymowe – niepalne bariery, które mogą być zamontowane na stałe lub opuszczać się automatycznie po wykryciu zagrożenia. Głównym aspektem jest izolacja dróg ewakuacyjnych; klatki schodowe i główne korytarze projektuje się jako niezależne obszary, często chronione nadciśnieniem. Takie rozwiązanie gwarantuje, że dym z pomieszczeń użytkowych nie przedostanie się do tras, którymi uciekają ludzie.

Efektywność oddymiania zależy od jego korelacji z innymi systemami gaśniczymi. Przykładowo, działanie tryskaczy chłodzi gazy pożarowe, co zmienia dynamikę ich unoszenia i musi zostać ujęte w projekcie wentylacji. Przy obiektach o nietypowej architekturze standardowe obliczenia warto uzupełnić symulacjami CFD (Computational Fluid Dynamics). Modelowanie komputerowe pozwala precyzyjnie przewidzieć ścieżki ruchu dymu i sprawdzić, czy rozmieszczenie klap jest optymalne dla danego wnętrza. Dzięki temu inżynier może zweryfikować założenia projektowe jeszcze przed rozpoczęciem montażu instalacji.

W jaki sposób dostosować wymogi dotyczące wielkości strefy do architektury otwartych biur typu open space?

Częstym rozwiązaniem w biurach o dużej powierzchni jest montaż kurtyn dymowych ukrytych w suficie podwieszonym, które wysuwają się tylko po odebraniu sygnału z centrali PPOŻ. Unika się w ten sposób błędów polegających na niedoszacowaniu objętości gazów lub pominięciu elementów dekoracyjnych, które mogłyby blokować swobodny przepływ dymu do wyciągów. Projektant musi również pamiętać o zsynchronizowaniu systemu z wentylacją bytową, aby jej praca nie zakłócała kierunku usuwania oparów. Kompletna dokumentacja, zawierająca rzuty stref oraz wyliczenia techniczne, jest niezbędna do uzyskania pozytywnej opinii rzeczoznawcy.

Klasyfikacja stref dymowych według typu obiektu

Dobór systemu zależy od przeznaczenia budynku i specyfiki jego użytkowania. W blokach mieszkalnych priorytetem jest ochrona pionów komunikacyjnych – klatki schodowe wyposaża się w klapy dymowe na szczycie lub systemy nadciśnieniowe blokujące wdzieranie się oparów z korytarzy. Obiekty użyteczności publicznej, ze względu na duży przepływ ludzi, potrzebują bardziej precyzyjnego podziału. Dobrym przykładem są wysokie biurowce, takie jak warszawskie drapacze chmur, gdzie każde piętro projektuje się jako osobną strefę dymową z własnym wyciągiem mechanicznym. Taka kaskadowa struktura zapobiega rozprzestrzenianiu się produktów spalania między kondygnacjami i pozwala na bezpieczne wyprowadzenie pracowników z pięter nieobjętych bezpośrednim zagrożeniem.

Inne rodzaje obiektów wymagają odmiennego podejścia.

• Hale i magazyny – dominują w nich systemy grawitacyjne z klapami rozmieszczonymi w połaci dachu. Ze względu na dużą kubaturę, strefy o powierzchni do 2000 m² wydziela się za pomocą kurtyn dymowych, co pozwala na sprawne gromadzenie gazów pod wysokim stropem.
• Wieżowce i budynki wysokościowe – głównym wyzwaniem jest tu efekt kominowy, wymuszający stosowanie strefowania pionowego. Poszczególne sekcje budynku są izolowane tak, aby pożar na jednym poziomie nie spowodował zadymienia wyższych kondygnacji.
• Obiekty zabytkowe – wymagają instalacji, które nie naruszają historycznej konstrukcji. Często stosuje się w nich dyskretne bariery dymowe i systemy mechaniczne, które można ukryć w istniejącej architekturze.
• Tunele i parkingi podziemne – z powodu braku dostępu do dachu montuje się w nich wyłącznie wentylację mechaniczną. Stosuje się systemy wzdłużne (wentylatory strumieniowe) lub poprzeczne, które kierują dym do szybów wyciągowych.

Od precyzyjnego projektu do bezpiecznej ewakuacji

Właściwe wyznaczenie strefy dymowej to coś więcej niż spełnienie formalnych wymogów prawnych; to baza, od której zależy skuteczność usuwania gazów pożarowych. Analiza parametrów takich jak powierzchnia strefy czy wysokość warstwy wolnej od dymu pozwala stworzyć system, który realnie chroni ludzi w warunkach zagrożenia. Integracja tych rozwiązań z architekturą obiektu oraz innymi systemami PPOŻ gwarantuje, że w razie pożaru budynek zareaguje w sposób przewidywalny i zorganizowany.

Biorąc pod uwagę postęp w dziedzinie wentylacji pożarowej, warto powierzyć przygotowanie projektu doświadczonym inżynierom i rzeczoznawcom. Specjalistyczna wiedza rzeczoznawców ds. zabezpieczeń przeciwpożarowych oraz precyzyjne symulacje komputerowe pozwalają uniknąć kosztownych błędów montażowych. Profesjonalne wsparcie na etapie planowania to pewność, że system oddymiania przejdzie pomyślnie odbiory techniczne i będzie niezawodnie służył użytkownikom obiektu przez lata.

Najczęściej zadawane pytania o strefy dymowe

1. Co to jest strefa dymowa i do czego służy?Strefa dymowa to wyznaczony obszar w budynku, który służy do czasowego zbierania i usuwania gazów pożarowych. Jej zadaniem jest zatrzymanie dymu pod stropem, aby nie utrudniał on widoczności na drogach ewakuacyjnych i pozwolił ludziom bezpiecznie opuścić obiekt.

2. Jakie są maksymalne wymiary strefy dymowej?W systemach grawitacyjnych powierzchnia jednej strefy zazwyczaj nie może przekraczać 2000 m², a jej najdłuższy bok – 60 metrów. Dokładne wymiary zależą jednak od wysokości pomieszczenia i rodzaju zastosowanej wentylacji, co określają normy PN-EN oraz polskie przepisy techniczne.

3. Jakie systemy oddymiania stosuje się w strefach dymowych?Stosuje się oddymianie grawitacyjne, oparte na naturalnym unoszeniu się gorącego dymu przez klapy dachowe, oraz mechaniczne, w którym przepływ wymuszają wentylatory. Wybór zależy od architektury budynku, przy czym każdy system musi posiadać zapewniony dopływ powietrza kompensacyjnego.

4. Jakie przepisy regulują projektowanie stref dymowych w Polsce?Najważniejsze są Warunki Techniczne (rozporządzenie Ministra Infrastruktury) oraz seria norm PN-EN 12101. Projekty muszą być także zgodne z wytycznymi Państwowej Straży Pożarnej i zatwierdzone przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych.

5. Czym różnią się strefy dymowe w różnych typach budynków?W budynkach mieszkalnych chroni się głównie klatki schodowe, natomiast w halach przemysłowych tworzy się duże rezerwuary dymu pod dachem. Budynki wysokie wymagają z kolei ochrony przed efektem kominowym, co wymusza budowę niezależnych stref na poszczególnych piętrach.

6. Jakie są najczęstsze błędy przy projektowaniu stref dymowych?Do najczęstszych uchybień należy przekraczanie dopuszczalnych powierzchni stref, ignorowanie przeszkód pod stropem (np. instalacji) oraz brak korelacji systemu z wentylacją bytową. Często pomija się również symulacje CFD, które są niezbędne do weryfikacji ruchu dymu w skomplikowanych wnętrzach.
